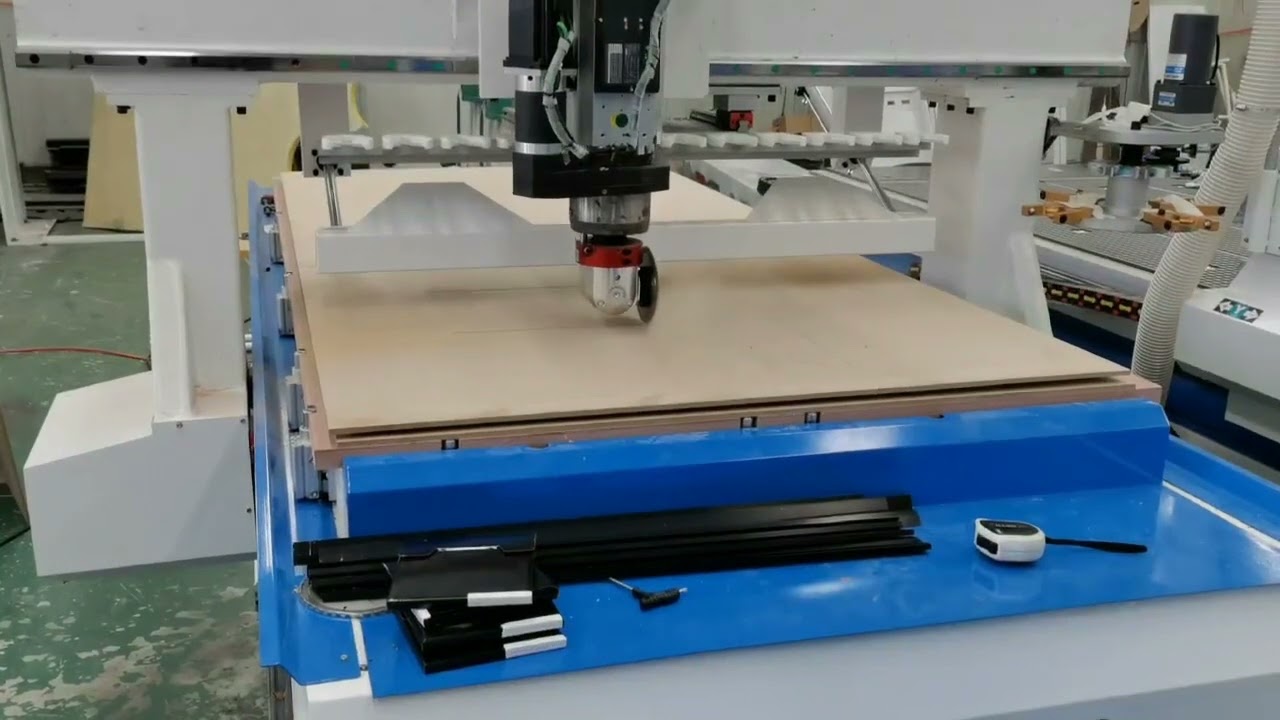

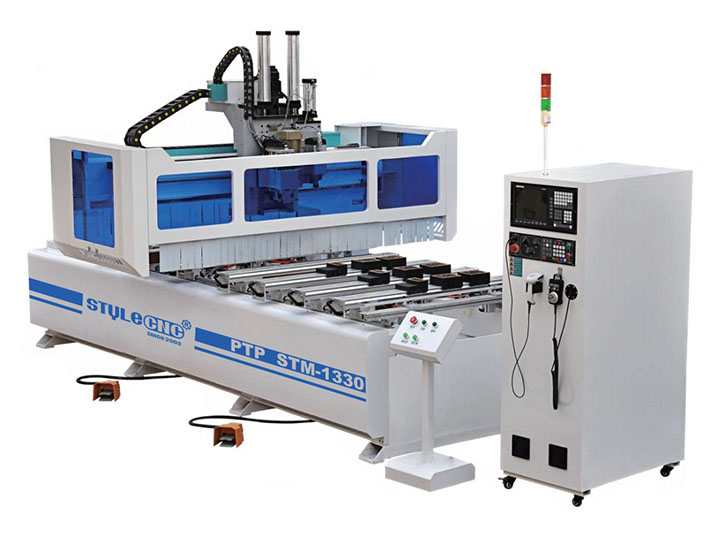

用于家具銑削、切割、鉆孔的 PTP數控雕刻機
PTP 數控雕刻機適用于板式家具、木制工藝品、實木家具、門、櫥柜的雕刻、鉆孔、切割和銑削。
- 品牌 - STYLECNC
- 型號 - STM1330C
- 制造者 - 濟南斯代爾機械設備有限公司
- 工作臺尺寸 - 1300mm x 3000 毫米
- 每月有 360 件庫存可供銷售
- 符合質量和安全方面的 CE 標準
- 整機一年有限保修（主要部件可延長保修）
- 購買產品可享受 30 天退款保證
- 為最終用戶和經銷商提供終身免費技術支持
- 線上（PayPal、阿里巴巴）/線下（電匯、借記卡和信用卡）
- 全球物流和國際運輸至任何地方
STM1330C PTP數控雕刻機優點：
功能： 適合加工多樣化、復雜產品，功能齊全：刨槽、氣鉆、切割、側銑、側鉆、側切等。可實現雙工位4區加工，一個工位加工，一個工位上下料，大大提高效率和產量。
施工： 整個機臺采用高強度厚鋼管焊接而成，整個工作臺面采用樹脂砂鑄造，并經過退火等熱處理，確保整個結構的堅固性和可靠性經過極限考驗。
備件： 采用世界頂級的機電元件，如德國齒條齒輪、臺灣導軌滾珠絲杠、臺灣減速機、法國施耐德電器元件，保證性能穩定、品質優良。
精確： 優良的零部件，精準的精密檢測儀器，確保機器完美的定位和工作精度。
高速： 采用減速機直聯設計，扭矩大，能量大，X軸雙電機驅動，運行平穩，效率高。
工作臺： 真空工作臺配備鋁合金桿及吸盤，可根據工件大小靈活設置，方便裝卸工件。
刀庫： 配備一個 8 槽旋轉式刀庫，可快速更換刀具。
STM1330C PTP 數控雕刻機特點：
1.可調節真空泵吸盤。
2. 鉆孔單元和鋸片單元可選。
3.智能OSAI或Syntec控制系統。
4.日本安川伺服電機。
5.堅固耐用的機身設計。
6.智能腳觸傳感器開關。
7. 盤式8件自動換刀系統。
8.采用意大利HSD鏜頭，有立式鏜頭+臥式鏜頭+鋸片，適合側面加工，如側面鉆孔、開槽、銑削等。
9.單臂式，上料更方便。
10、雙工位設計，一邊加工，一邊上下料，大大提高效率及產量。
11.固定式氣缸用于校正雕刻木料的位置，也可通過氣動方式將雕刻木料固定為夾具。工作臺面材料采用緊湊型材料，具有耐磨、耐壓、不變形等優點。專業設計的真空槽可即時吸料，可承受重型切割。
12. 點對點工作臺專為提高工作效率而設計。點對點工作臺配有機器，該工作臺配有鋁合金桿和吸盤。移動靈活，根據材料尺寸自動鎖定。

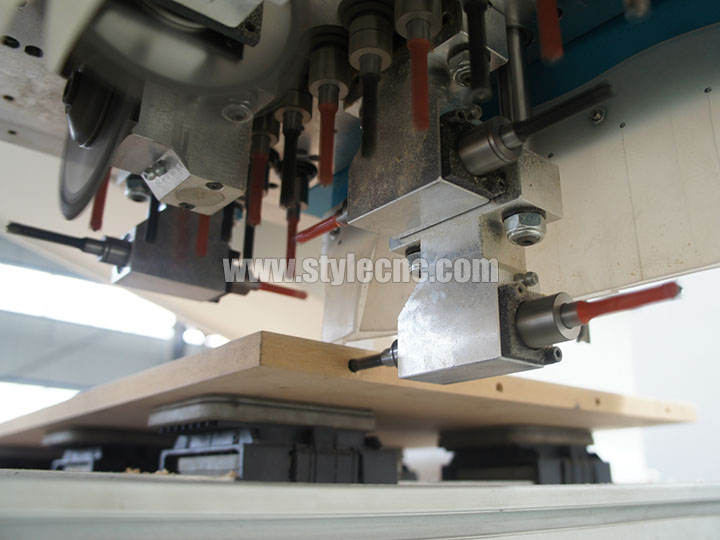

鉆井組：
1. 11臺垂直鉆機。
2.X軸有3+3個水平鉆床。
3+2臺水平鉆床用于Y軸加工。

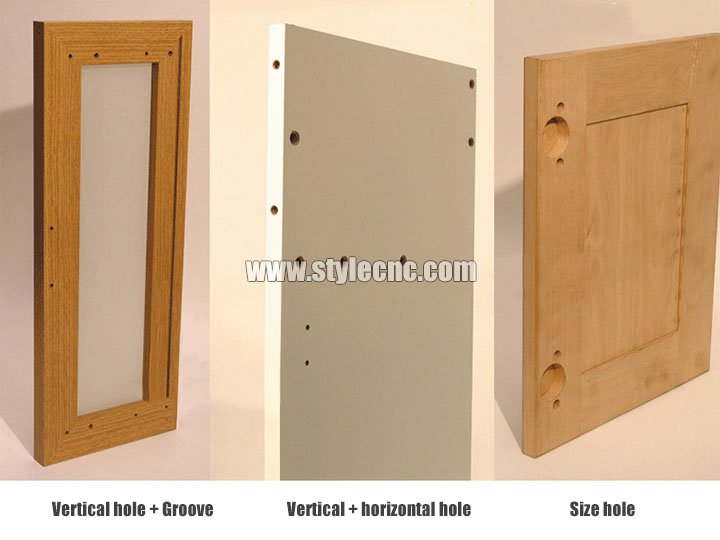

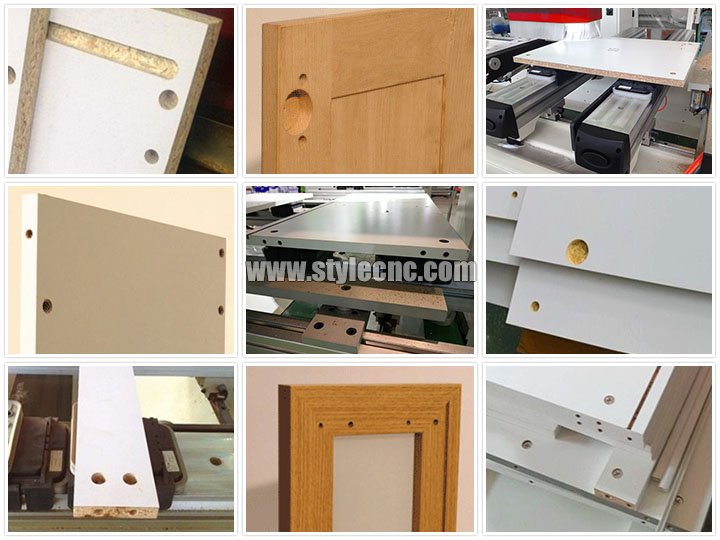

可實現多方向鉆孔、切槽、垂直鉆孔、水平鉆孔等功能，快速、準確。
工作表：
活動式操作臺及吸盤裝置；分為6組，每組配備2個真空吸盤，有效保證吸附力均勻，并配有前后2個定位氣缸，方便定位，操作簡便靈活。

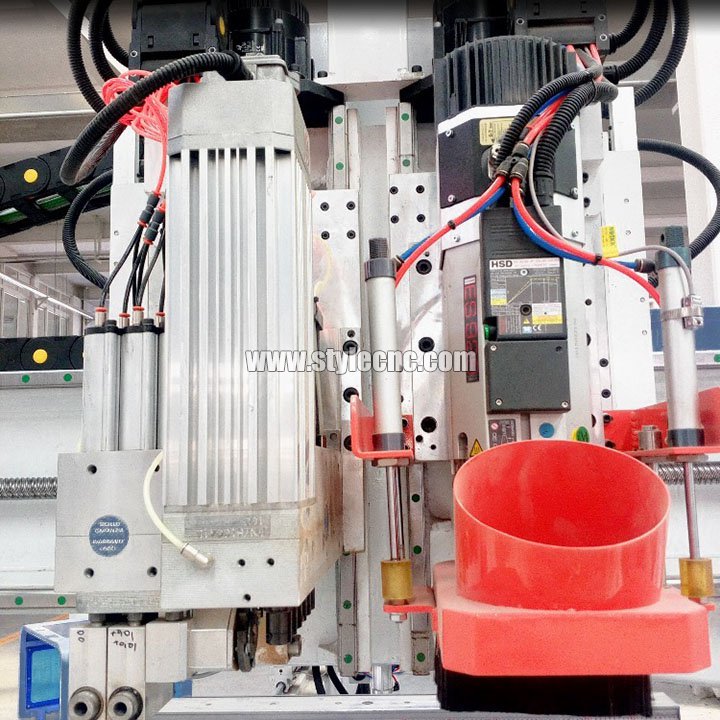

主軸：
1. 9KW HSD風冷主軸（意大利）。
2、配備自動潤滑，不需外部加油；扭矩大，高效加工速度快，適合技術切割、銑削等重型加工工藝，確保邊緣整齊無波紋。
驅動系統：

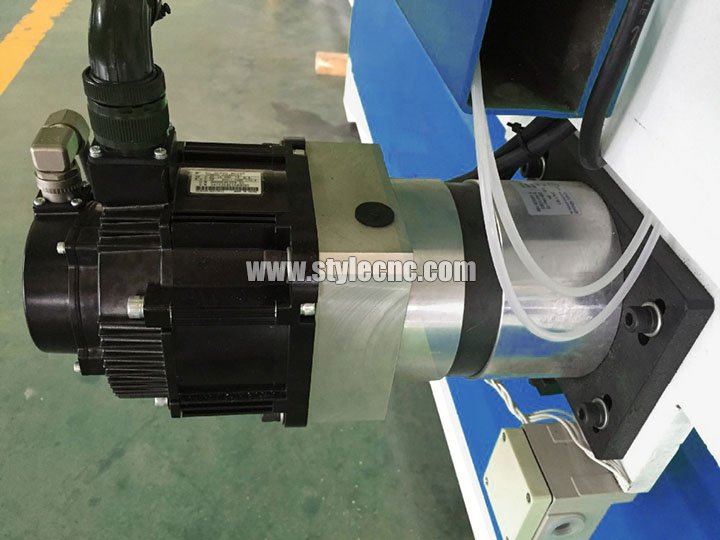

1.日本安川伺服電機及驅動器。
2.采用進口精密軸承，扭矩大，工作時間長。

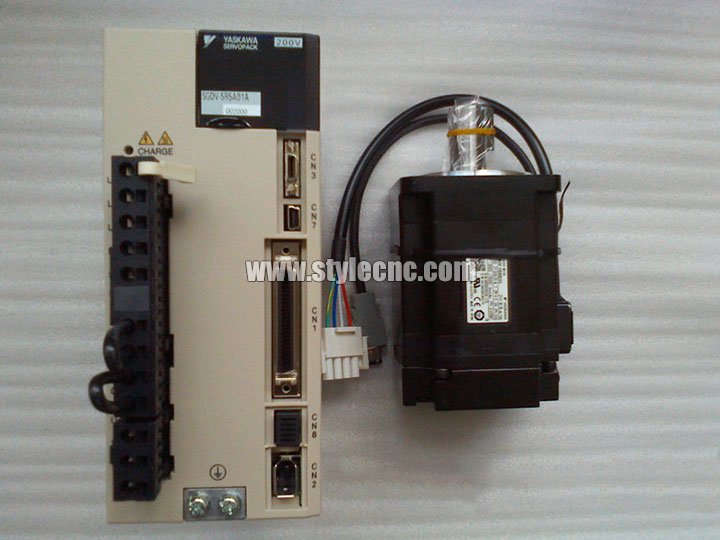

3軸采用日本安川伺服驅動器驅動，分辨率高，定位精度高。

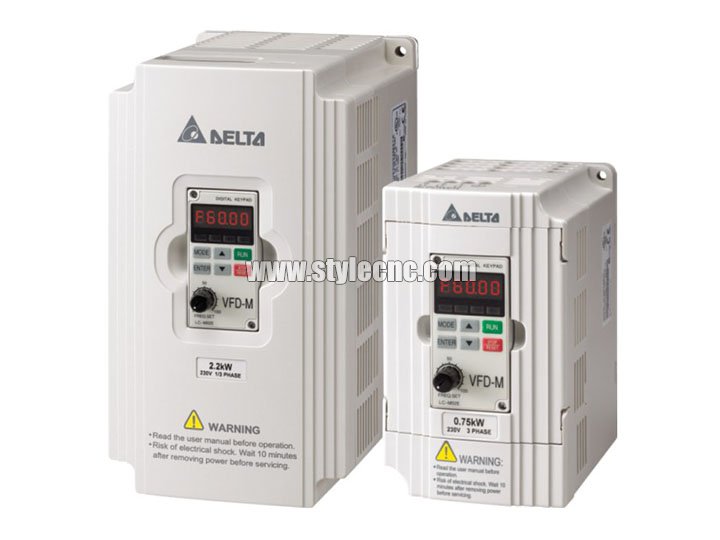

臺灣臺達變頻器：
STM1330C PTP數控雕刻機技術參數：
| 型號 | STM1330C |
| X、Y、Z 工作區域 | 1300x3100x300mm |
| 工作臺尺寸 | 1300×3000mm |
| X，Y，Z行駛定位精度 | ±0.01/300mm |
| X、Y、Z 重新定位精度 | ±0.01mm |
| 表面 | 真空吸盤夾緊，移動橫梁 |
| 車架 | 焊接結構 |
| Y型結構 | 齒輪齒條傳動，上銀導軌直線軸承 |
| X、Z結構 | THK 導軌直線軸承和滾珠絲杠 |
| 最高 能量消耗 | (不含主軸)4.5Kw |
| 最大限度。快速行駛速度 | 80000mm /分鐘 |
| 最大。 工作速度 | 25000mm /分鐘 |
| 主軸功率 | 9.0KW |
| 主軸轉速 | 0-24000RPM |
| 驅動電機 | 安川伺服系統 |
| 工作電壓 | AC380V/50/60Hz,3PH (選配: 220V)) |
| 命令語言 | G代碼 |
| 運行系統 | 新代控制系統（Osai） |
| 計算機接口 | 以太網(EtherNet) |
| 閃存 | 256M（含CF卡） |
| 夾頭 | ER25 |
| X、Y分辨率 | <0.01mm |
| 操作系統 | Type3/UcancameV9軟件，（可選：Artcam軟件） |
| 運行環境溫度 | 0 - 45 攝氏度 |
| 相對濕度 | 30% - 75％ |
| 包裝尺寸 | 2300X4800X1900mm |
| NW | 2850KG |
| GW | 3500KG |
| 保證聲明 | 自委托之日起一年 |
| 選配部件 | 風冷主軸或水冷主軸 |
| 除塵器 | |
| 旋轉系統 | |
| 霧化冷卻系統 | |
| 臺達伺服電機 |
STM1330C PTP CNC雕刻機器應用：
木工行業： 非常適合板式家具、家具裝飾、樂器、木制工藝品、實木家具、MDF免漆門、木質復合門、櫥柜、廚房門、窗戶、床頭柜等。
裝飾裝修行業： 藝術模型、墻藝、屏風浮雕雕刻切割、裝潢加工、禮品包裝、波浪板、電器柜面板、運動器材、其它木制工業品。
廣告： 亞克力、雙色板、PVC、ABS板、鋁板、密度板、人造石、有機玻璃、鋁、銅等軟金屬、刻字、文字、標牌、商標等。
