定義

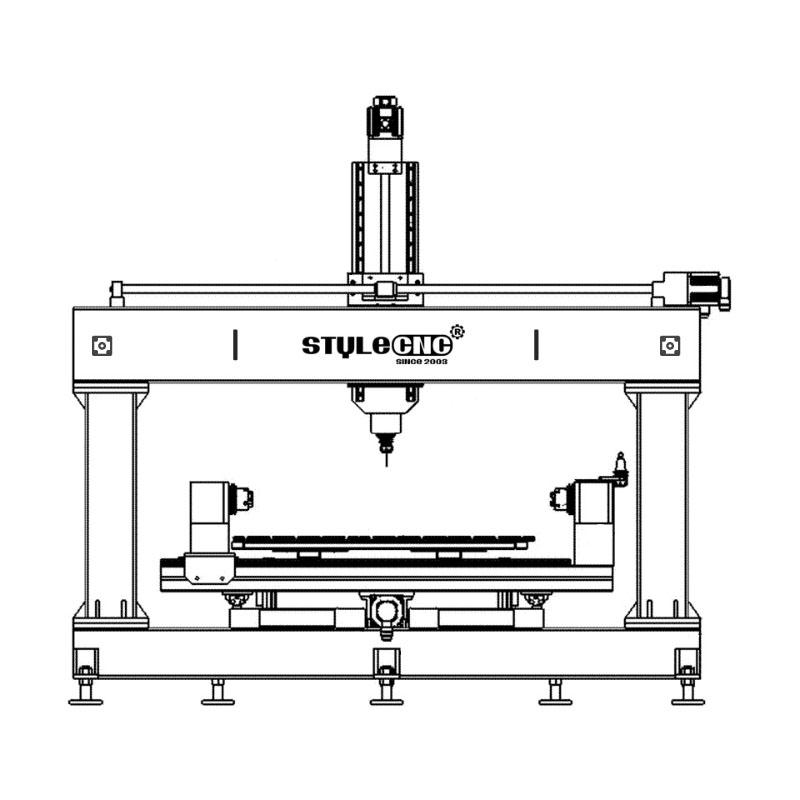

四軸數控雕刻機是一種自動計算機控制機床，其主軸旋轉 180° 沿 X 軸或 Y 軸進行 3D 基于普通三軸機床的圓弧銑削和切割。
第四軸數控雕刻機是一個自動化機床套件，帶有計算機數控系統，用于浮雕和板材切割，并增加了第四軸（旋轉軸）用于 3D 圓柱銑削。
另外，四軸數控機床又分為四軸三聯動和四聯動，并不是說加了旋轉就是四軸聯動機床，而有旋轉軸和四軸聯動的計算機控制系統才可以稱為真正的四軸數控機床。因?yàn)橛械谒膫€旋轉軸的旋轉運動， 3D 實現圓柱、圓弧、圓周面的加工。真正的四軸機床，可以切割木材、泡沫、石材、漢白玉、人體、佛像、雕塑、工藝品、家具等。四軸是指XYZA、XYZB或XYZC，四軸聯動，四軸可以同時工作。如果機床只有4個進給軸（X、Y、Z），可以手動將Y軸換成旋轉軸，最多只能三軸聯動，這是4軸數控機床，也是通常的假4軸。從用途上講，可以加工平面、浮雕、圓柱。如果機床有4個進給軸（X、Y、Z、A），可以四軸聯動加工，可以加工平面、浮雕、圓柱、非標立體花紋、轉角等。 3D 圖案。
應用
? 木工：硬木家具的浮雕、鏤空雕刻。
? 家具：木門、櫥柜、板式、辦公家具、實木家具、桌椅門窗、
? 廣告：廣告標牌、標識制作、亞克力切割、塑料成型、及各種廣告裝飾材料。
? 木工：音響、游戲柜、電腦桌、縫紉機、樂器。
? 板材加工：絕緣件、塑化工件、PCB、保齡球軌道、樓梯、抗倍特板、環氧樹脂、ABS、PP、PE、其它碳素混合物。
? 四軸數控機床應用于鋁切割行業，鋁板，鋁塑板，鋁蜂窩板，鋁型材， 3D 機加工藝、波浪板制作、異形人造板材切割、LED、霓虹燈開槽字面切割、吸塑燈箱模具制作、亞克力、銅板、PVC板、人造石、MDF、膠合板等板材切割銑削。
功能
? 支持A/C代碼格式及特殊M代碼控制。
? 可定制、可編輯的I/O接口，為用戶提供廣泛的開發平臺。
? 智能加工記憶功能，支持?jǐn)帱c(diǎn)續切。
? 抗干擾能力更強，并通過了多項CE測試。
? 具有參數備份及恢復功能，有效防止重要參數的丟失。
? 輕松處理圓柱體、棱柱體、多面體等復雜項目。
? 專業從事 3D 玉雕， 3D 石雕、佛像、樓梯柱、沙發、桌腿、樓梯欄桿、紡錘。
規格
| 品牌 | STYLECNC |
| 工作臺尺寸 | 2' x 3', 2' x 4', 4' x 4', 4' x 6', 4' x 8', 5' x 10', 6' x 12' |
| 軸 | 四軸，第四軸 |
| 能力 | 2D加工、2.5D加工、 3D 加工 |
| 材料 | 木材、鋁、銅、黃銅、金屬、石材、泡沫、塑料 |
| 類型 | 業余愛好家用型和商業用工業型 |
| 軟件 | ArtCAM、Type3、Cabinet Vision、CorelDraw、UG、Solidworks、MeshCAM、AlphaCAM、UcanCAM、MasterCAM、CASmate、PowerMILL、Fusion360、Aspire、AutoCAD、Autodesk Inventor、Alibre、Rhinoceros 3D |
| 控制器 | Mach3、Mach4、Ncstudio、OSAI、西門子、Syntec、LNC、FANUC |
| 價格范圍 | 2,580.00 - 38,000.00 美元 |
| 定制服務 | X、Y、Z軸工作區域 |
| 選配部件 | 旋轉裝置、集塵器、真空泵、冷卻系統、伺服電機、Colombo 主軸 |
成本
四軸數控雕刻機套件（包括旋轉四軸類型）的價格會因工作臺尺寸、品牌、功能和能力的不同而有很大差異，通常在 5,280 美元到 36,800 美元之間。適合業余愛好者的入門級型號價格較低，而具有高級功能的工業級機器價格較高。
2025年，旋轉四軸數控雕刻機工作臺的平均成本約為 5,680 美元，而 3D四軸數控雕刻機的價格至少為 12,000 美元。您應該選擇四軸進行旋轉雕刻和切割，還是四軸進行 3D 表面銑削？您必須了解購買它的用途，并規劃預算，然后決定花多少錢才能滿足您的業務需求。
贊成＆反對
? 無需展開曲面即可計算旋轉切削路徑。
? 無需反復旋轉工件，一次性完成刀具路徑計算。
? 減少精加工余量，刀具路徑可分層粗加工。
? 實現局部旋轉加工，可設定角度范圍和長度范圍。
? 受夾具精度的影響，不規則旋轉工件的加工通常采用多面旋轉定位加工，而不同加工方向之間總會存在銜接。
? 無定位關節旋轉雕刻采用旋轉主軸整體方式，機器生成自動封閉的旋轉切割軌跡。
三軸與四軸
3軸數控機床只有X、Y、Z三個坐標軸，而3軸套件比4軸套件多了一個分度頭。分度頭是加工復雜產品的常用附件。最好的輔助工具，由操作系統控制，可以實現與其他軸的聯動。主要用于工件的分度定位加工。分度裝置一般位于機床主軸上。一般情況下，機床有X、Y、Z三個基本軸，其他旋轉和進給軸為第3軸，后者可實現刀庫的定位、旋轉工作臺和分度頭的旋轉定位，更先進的系統還可以與基本軸進行插補操作，實現3、4軸聯動。
3軸機床即使通過工作臺水平旋轉，也無法加工很多表面，4軸在這方面比3軸要好。在編程方面，3軸和4軸之間的差異基本相同。會操作3軸機床的操作人員可以很快上手4軸數控機床的操作，操作差異不會差很多。
四軸與五軸
4軸聯動、5軸聯動一般是指控制系統的聯動控制軸數，4軸聯動首先必須有1個可控軸，且4個軸可以同時進行插補運動控制，即4個軸可以實現同時聯動控制，同時聯動時的運動速度為合成速度，并不是單獨的運動控制，是空間中一點同時經過4個軸運動到達空間中另一點，同時從起點運動到終點，同時停止，中間各個軸的運動速度是控制器根據編程速度進行運動插補，各個軸的速度由算法內部合成。對于4軸加工中心來說，就是X、Y、Z軸加上一個旋轉軸A（也可以是B或者C，A、B、C的定義是分別對應繞X、Y、Z軸的旋轉，一般第4軸是繞X軸旋轉的A軸或者繞Y軸旋轉的B軸，這個要看實際機床上第4軸的安裝位置），而這個第4軸不僅可以獨立運動，還可以和另外一個軸或者4個軸或者這2個軸同時進行聯動。有的機床有4個軸，但是只能獨立運動，只能作為分度軸，也就是旋轉到一定角度后就會停止并鎖住，這個軸不參與切削過程，只起到分度的作用，唯一的類型只能叫4軸4聯動。同樣，四軸聯動機床的總軸數可以不止3軸，可以是4軸，也可以是4軸以上，但其聯動軸數最多為5軸。
5軸加工是指機床上至少有5個坐標軸（3個直線坐標和2個旋轉??坐標），在計算機數控系統的控制下同時加工。聯動是指各軸以一定的速度同時到達某一設定點。5軸聯動就是5個軸都聯動。5軸機床是一種高科技、高精度的機床，專門用于加工復雜的曲面。這種機床系統對一個國家的航空、航天、軍事、科研、精密設備、高精度醫療設備等行業都有用。
什么是第四軸（旋轉軸）？
第四軸又稱數控分度頭，是一種將工件裝夾在卡盤上或兩頂尖之間，并使其旋轉、分度、定位的機床附件。機床增加第四軸的好處是可以使刀具加工的平面更加廣泛，可以減少工件的重復裝夾，提高工件的整體加工精度，有利于簡化工序，提高生產效率。
具體來說，第4軸可以完成3軸數控機床無法一次性完成的任務，通過旋轉實現產品的多面加工，大大提高了加工效率，減少了裝夾次數，縮短了生產時間。
? 旋轉角度可同時對多個表面進行加工，提高了工件整體的加工精度，有利于簡化工序，提高生產效率。
? 3個軸分別是X，Y，Z3個直線移動坐標，第4軸一般是旋轉軸，這樣會造成刀具和工件之間有一個角度偏移，也就是刀具軸線和工件表面法線形成一個角度。一來可以擴大加工范圍，二來可以使加工條件更好。
如何使用旋轉軸（第四軸）？
步驟1.直接放在平臺上，這樣龍門架就不需要加高了，雕刻平面的時候也不會影響平臺尺寸，旋轉軸可以隨時放上去和取下來。
步驟2.放好平臺的側面，轉軸的直徑影響龍門架是否加高，直徑大的話龍門架需要加高，直徑10cm的話就不需要了。
步驟3、臺面下沉，臺面整體下沉，把旋轉軸放在平臺下面，如果雕刻平面的話，就把平臺放在旋轉軸上進行雕刻。
