本著自己的興趣愛好，以及金錢買不到的DIY精神，一路跌跌撞撞，歷時15天，終于完成了 數控雕刻機 在家 DIY 項目。

其實在做之前我想了很久，每個部分能不能自己做，需要什么樣的結構，配件，設置，操作等等。在這個過程中也參考了各大技術論壇的資料，在此感謝這些高手的無私奉獻。

在開始操作之前，您必須首先了解數控雕刻機的工作原理。市面上流行的自制數控雕刻機套件實際上是一種基于計算機并行端口的數控系統。計算機上的軟件將G代碼轉換成各軸（通常為X、Y、Z三軸）步進電機的控制脈沖，然后通過并行端口直接輸出。

注意：此時并口不用于并行輸出數據，僅輸出脈沖。因此，DIY 數控雕刻機計劃包括以下4個步驟：

第一步、數控雕刻機設計圖

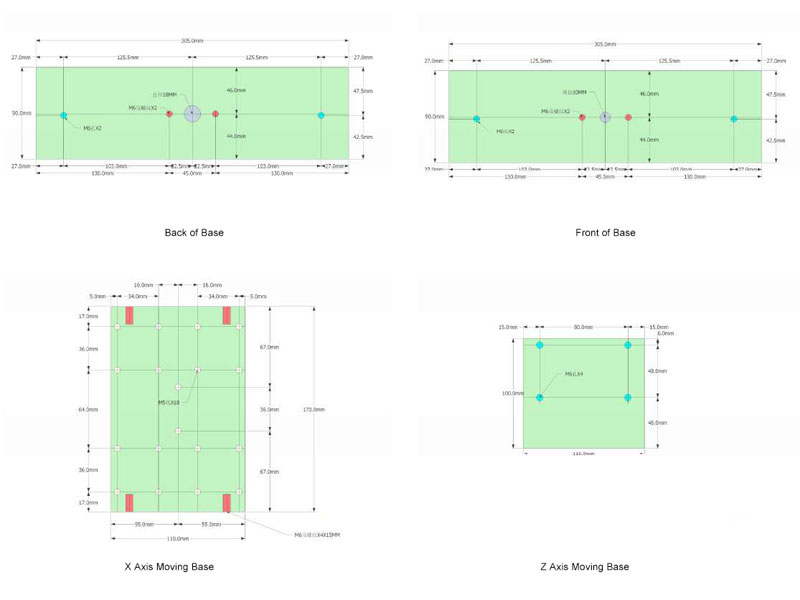

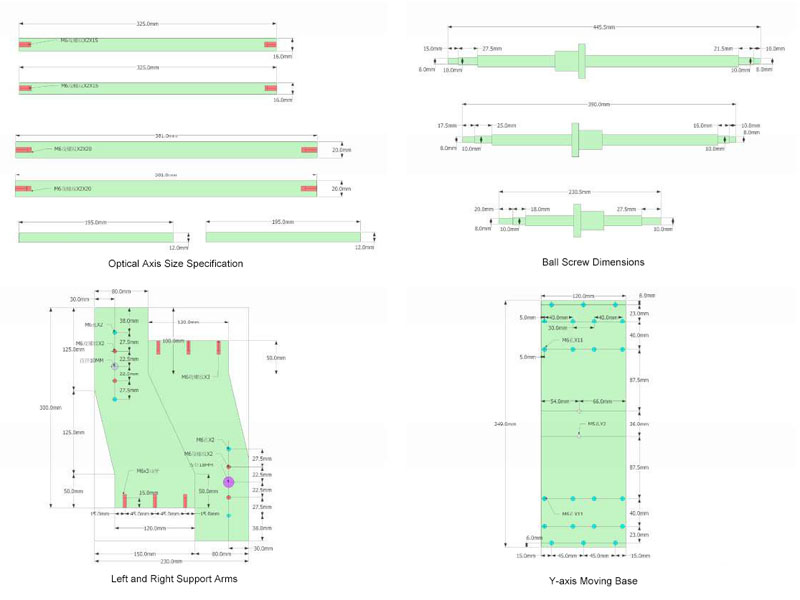

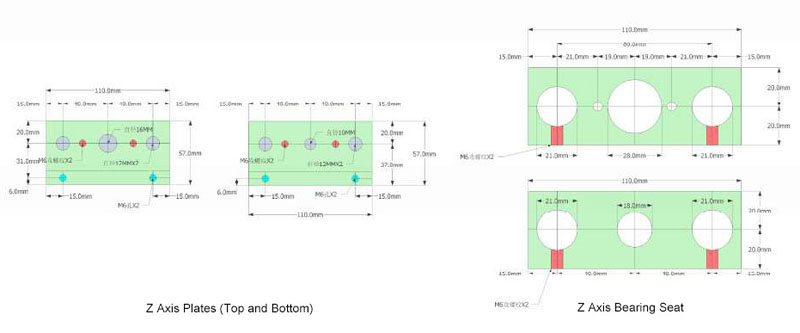

為了更高效的DIY和調整，首先要設計圖紙，確定臺面各部分的尺寸和規格。 數控機床主要包括光軸尺寸圖、滾珠絲杠尺寸圖、左右支撐臂尺寸圖、Y軸移動底座板尺寸圖、底座電機端尺寸圖（后部）、底座前端尺寸圖、X軸移動底座尺寸圖、Z軸移動底座尺寸、Z軸頂板、底板尺寸圖、Z軸軸承座尺寸圖。

畫畫

設計圖紙的時候，我總是會反復修改，設計了3套圖紙，一開始圖紙尺寸比較大，后來就定下了這10張圖紙作為我的DIY計劃。

第二步、電路部件設計和測試

設計完圖紙我們就開始準備電路部分。

1、3個2A 60步進電機，電機是6芯的，中間抽頭不接，改成4芯的。

2.MACH3控制板。

3. 24V6.5開關電源。

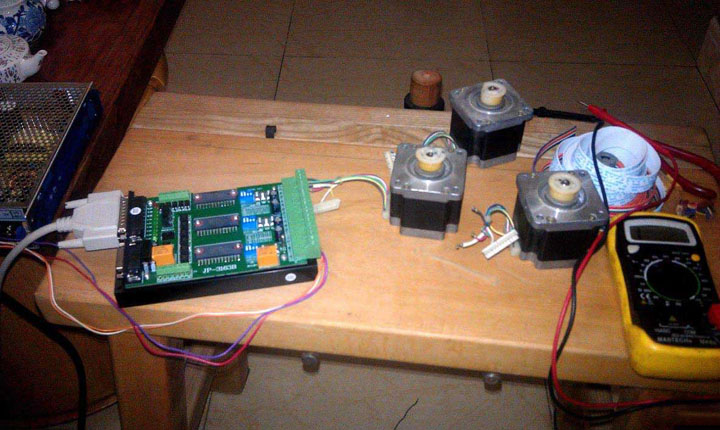

電路部分測試

接上電腦測試了一下，一切正常。當然測試之前需要先了解一下MACH3的安裝和使用方法。

如何為數控雕刻機安裝 MACH3 軟件？

1.打開隨機光盤“MACH3 3”目錄中的MACH2.63文件夾

2、運行“MACH3 V2.63.EXE”開始安裝，默認點擊“NEXT”直至安裝完成。

3、將“覆蓋安裝目錄”中的所有文件覆蓋至軟件安裝路徑（默認為C:\MACH3），確認覆蓋。

4。 重啟你的電腦。

5、正確安裝軟件后，在Windows系統的設備管理器中應該可以看到相應的標識，右鍵點擊桌面圖標“我的電腦”，依次點擊屬性、硬件、設備管理器，在列表中可以看到所有的設備，如果可以看到“MACH3 Driver”，則說明是正確的。如果沒有，則應該重新安裝軟件，重新安裝前應該先卸載原來的，并手動刪除其目錄，清理注冊表。

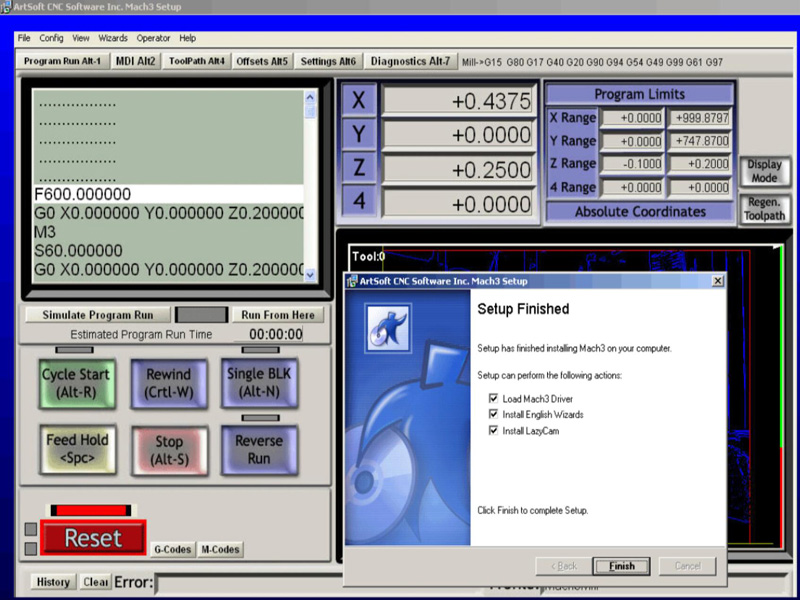

MACH3數控控制器

如何設置和使用MACH3控制器進行數控雕刻？

重啟電腦后，桌面上會出現幾個新圖標，我們只能使用“MACH3MILL”這個圖標，雙擊鼠標即可進入CNC控制系統界面。關于如何設置和使用MACH3控制器的詳細步驟，請自行查閱資料，這里我就不贅述了。

第三步、機械零件設計和組裝

機械部分的搭建耗時最多，我買原材料的順序是這樣的，先買滑塊、軸承、光軸（因?yàn)榕聦?shí)物和圖紙尺寸不一樣，所以就拿實物重新測量了一下，后來發現是多余的，因?yàn)榛瑝K都是標準的），然后買加工用的鋁片，最后買絲杠。

這里簡單介紹一下機械結構：

鋁板由 12mm 厚6061合金鋁板。除左右臂為切割外，其他均為標準鋁排購買，切割即可使用。光軸為直徑：Y軸為 20mm，X 軸為 16mm，Z軸為12mm，全部采用硬化光軸，X/Y軸采用直線軸承加滑塊，Z軸直接采用加長直線軸承固定在鋁板上，絲桿采用1605滾珠絲桿。

鋁板加工我也想了很久，因?yàn)辇堥T架的左右臂都是弧形的，我沒有合適的工具，加工起來也不方便，只能拿到附近的店里去激光切割、鉆孔、攻絲，如果有金屬加工設備也可以自己做，這樣可以節省成本。

將光軸與鋁件切割好之后，用砂紙打磨一下，再用清水洗凈油污，準備開始組裝。

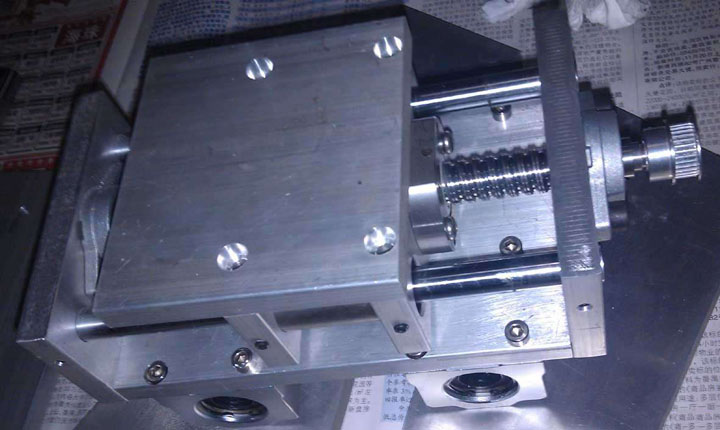

先將Z軸組件、絲杠、滑塊組裝在Z軸背面。

主機架

由于各個單元已經準備好，因此整體機架也很容易組裝，以下是X/Y軸組裝的效果圖。

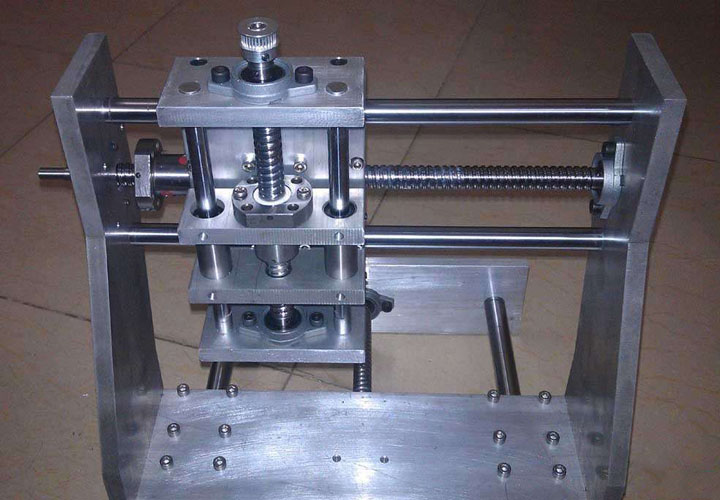

Z 軸組件

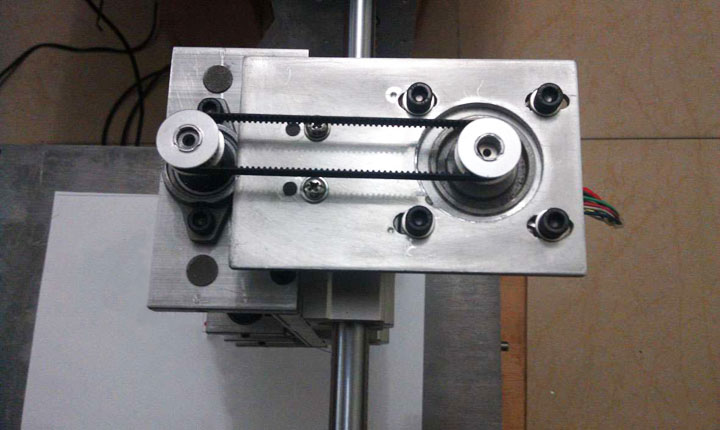

Z 軸步進電機帶同步輪和皮帶

這是Z軸步進電機的裝配結構，個人總覺得步進電機直接放在上面太高了，整個機器有點不協調，所以就改成了用同步輪加皮帶的方式。

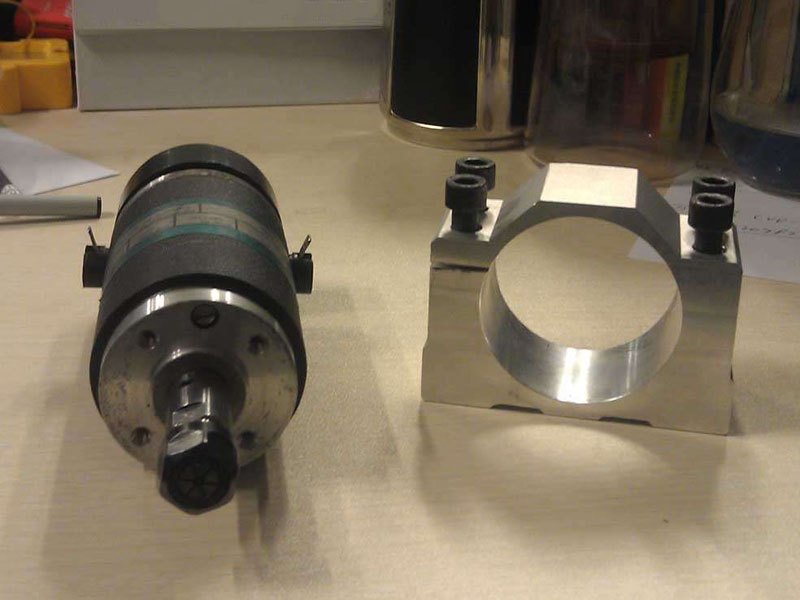

E240數控雕刻機主軸到達，開始組裝。

主軸

調換步進電機的方向，用黃銅管固定，再裝上主軸，是不是好看多了？

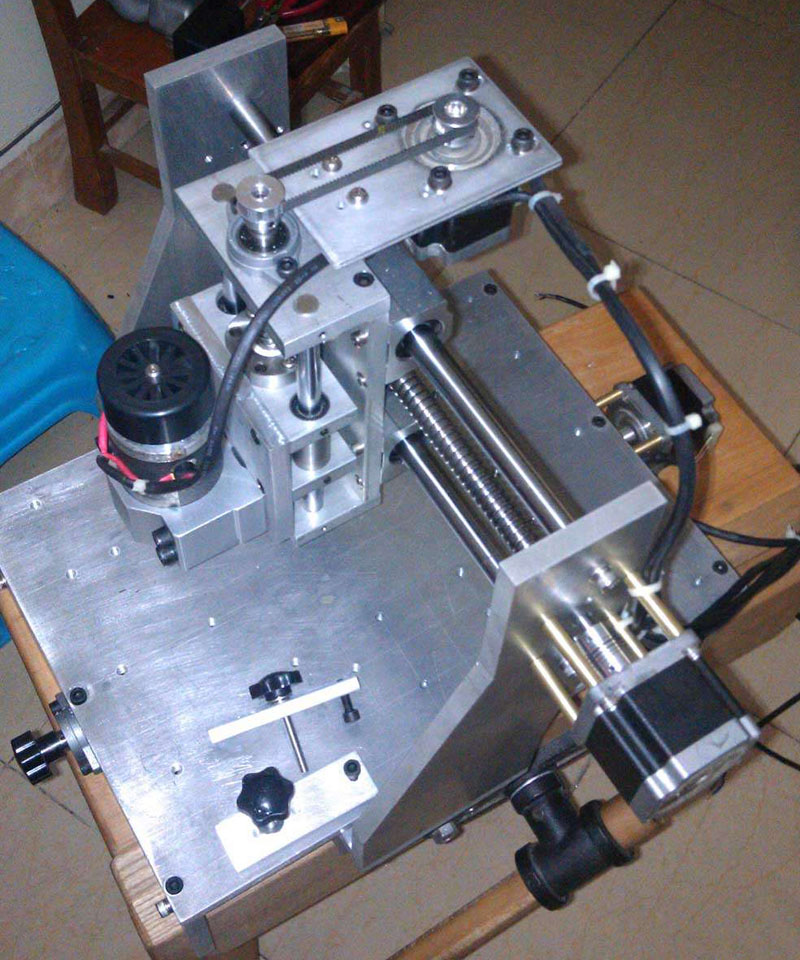

步進電機固定

我當時非常興奮，趕緊找到螺絲臨時組裝了X/Y軸電機，然后用MACH3控制器進行了測試。螺距參數設置得很好，切割比非常精確。目前為止，數控機床運行正常。

接下來，開始制作自己的踢腳板

鋁板買的時候是鋸好的，自己標記、打孔的。

鉆孔后，打磨、清潔并組裝。

至此，數控機床套件的初步DIY完成。

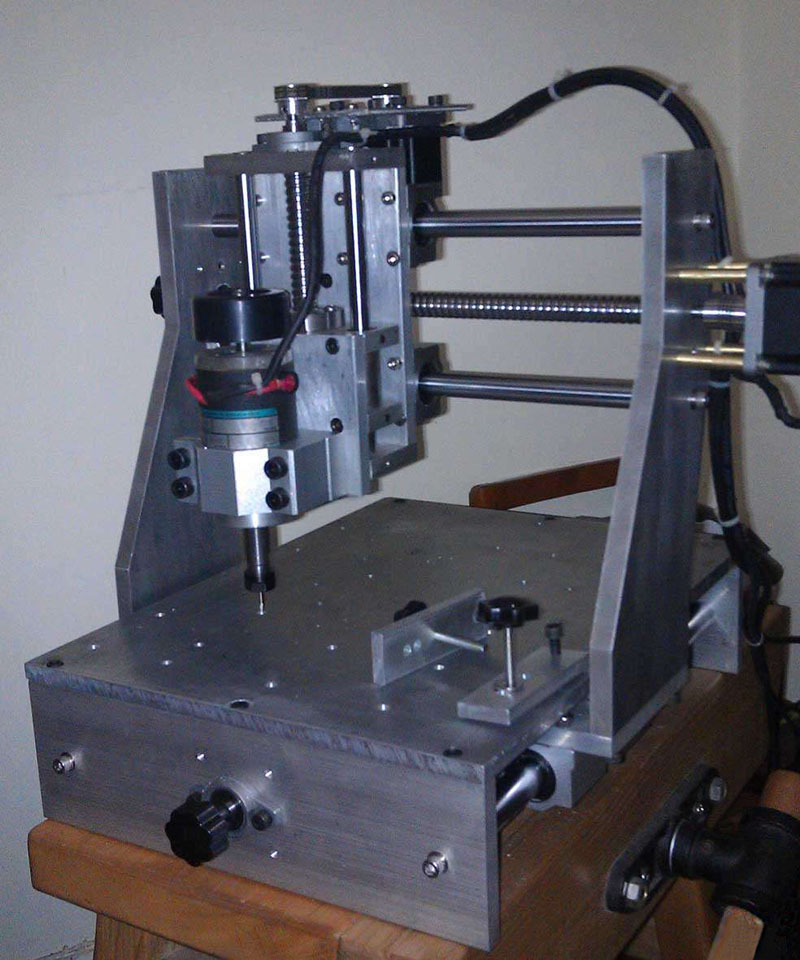

完整圖

第四步、 數控雕刻機改進

需要改進的是制作壓板、整理電纜、制作電控箱。

讓我們開始制作壓力板，鋸 8mmX300mm 鋁板成 100mm 長度，然后打孔，這個最簡單。

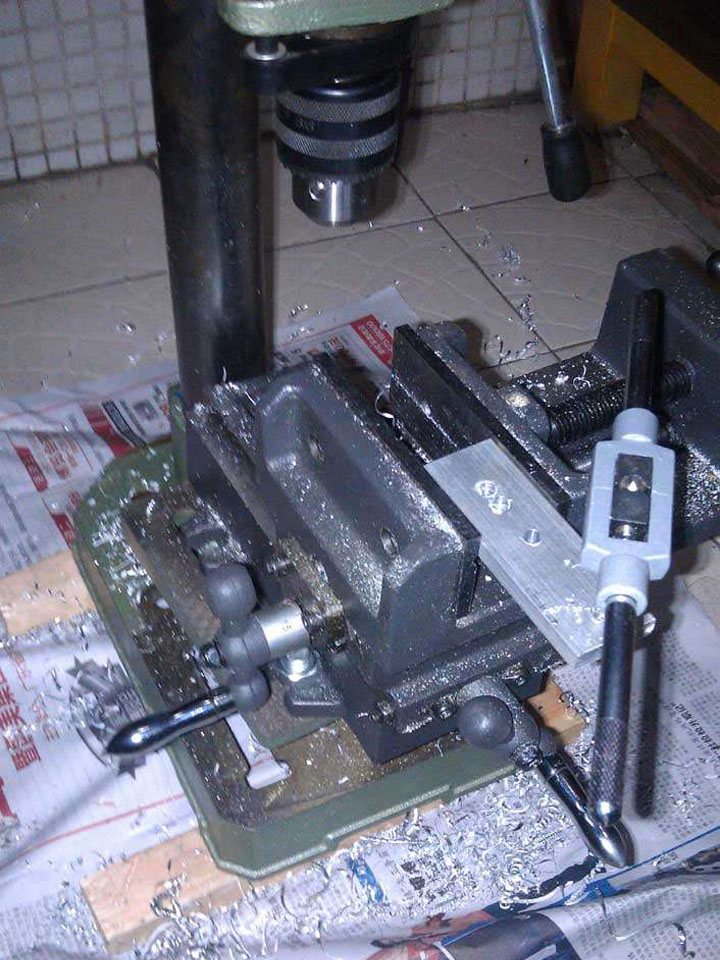

壓板鉆孔

現在開始做一個電控箱，直接從市場買了一個成品鋁箱。

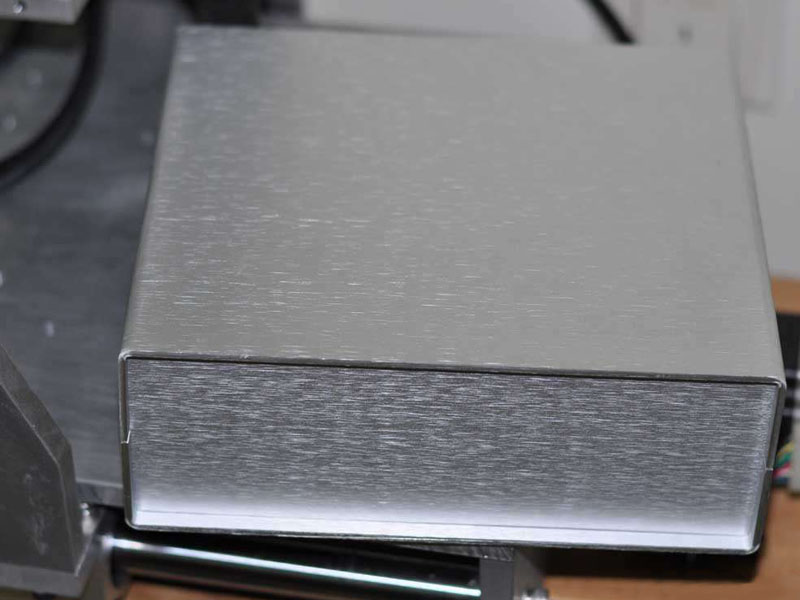

鋁盒

在 CAD/CAM 軟件中設計控制面板，生成刀具路徑，并開始銑削。

我使用了0.3鋒利的銑刀，30度，估計用10度來銑削會更好。

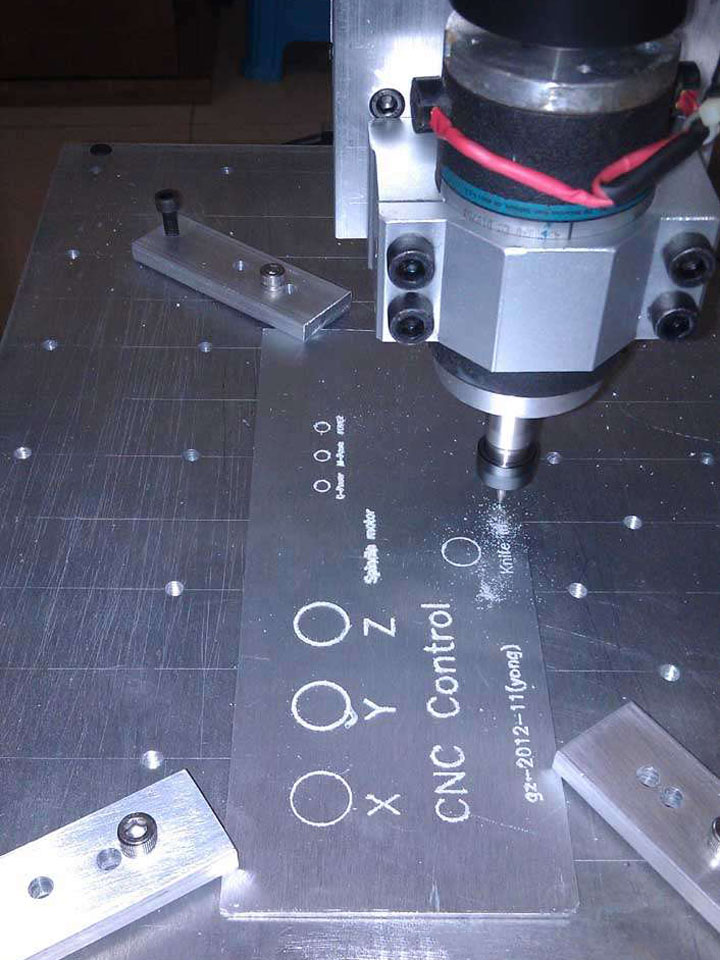

控制面板銑削

接上連接器看看效果。

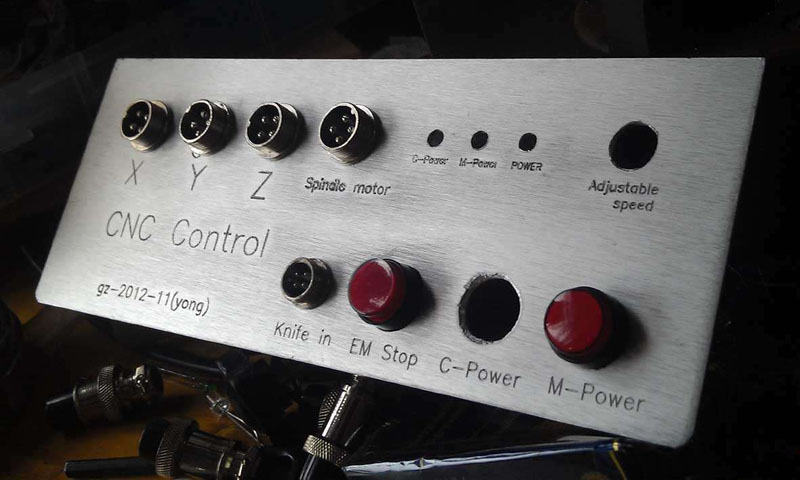

控制面板外觀

開始組裝電路。

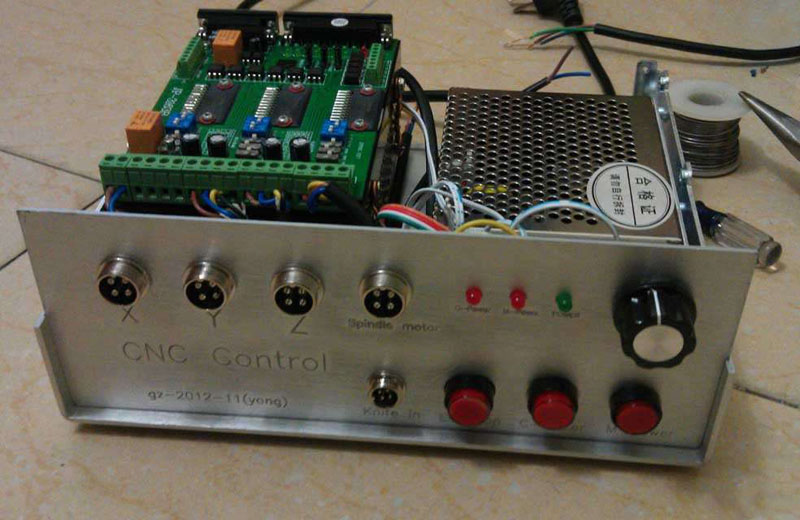

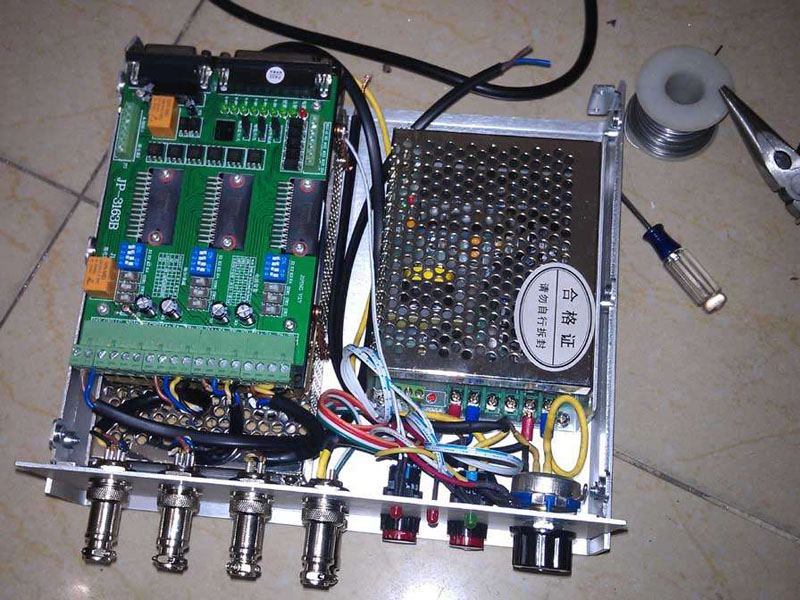

電控箱內部圖

最終效果圖

至此，我的數控雕刻機DIY項目圓滿完成。在制作過程中，我學到了很多知識，也收獲了很多樂趣。如果你感興趣，不妨親自嘗試一下。你會發現，整個制作過程都需要堅持不懈。掌握和操作相關的軟件、硬件以及CNC知識，就相當于上了一堂CNC課程，為將來挑戰更復雜的DIY項目打下了堅實的基礎。感謝大家的關注和寶貴意見！ STYLECNC我愿意和大家交流，討論大家感興趣的事情，共同進步。
